Conversão de Fluxograma para algoritimo?

[Giovanni Müller 0]

Galera é o seguinte, sou novo no curso de ciências da computação e ainda naum aprendi muito algoritimos e fluxograma... http://forum.imasters.com.br/public/style_emoticons/default/assobiando.gif



Seria possível alguém fazer a conversão desse fluxograma para algoritimo?

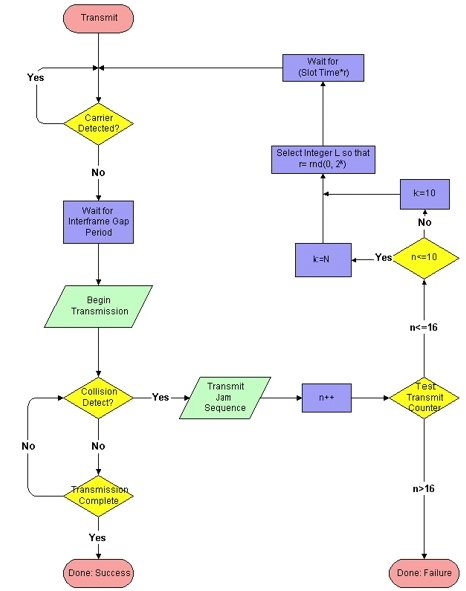

Aqui vai a img do fluxograma e uma breve descrição do que se trata.





Em ciência da computação, CSMA/CD, do inglês Carrier Sense Multiple Access with Collision Detection, é um protocolo de telecomunicações que organiza a forma como os computadores compartilham o canal. Originalmente desenvolvido nos anos 60 para ALOHAnet - Hawaii usando rádio, o esquema é relativamente simples comparado ao token ring ou rede de controle central (master controlled networks).



Este protocolo inclui uma técnica de detecção da portadora e um método para controlar colisões: se um posto de transmissão detecta, enquanto transmite uma trama (datagrama, em PT-BR), que outro sinal foi injectado no canal, pára de transmitir, envia uma trama de dispersão e espera um intervalo de tempo aleatório (backoff) antes de tentar enviar novamente a trama.



* CS (Carrier Sense): Capacidade de identificar se está ocorrendo transmissão;

* MA (Multiple Access): Capacidade de múltiplos nós concorrerem pelo utilização da mídia;



CD (Collision Detection): É responsável por identificar colisões na rede;

[quitZAUMMM 18]

+ ql sua duvida???



primeiro você tem q saber oq faz kd figura ae..

é simples, tenta fazer, veja c essa minha apresentação te ajuda um pouco: http://rapidshare.de/files/46451491/Portugol.pps.html



[]s

[Giovanni Müller 0]

E ai amigo beleza? é o seguinte eu não tenho dúvida não, eu só naum aprendi direito ainda o assunto de algoritmo eu perdi umas 3 aulas sobre o assunto na facul ai naum consegui pegar o essencial, estou esperando arrumar tempo para ver as aulas que perdi.



Mas de qualquer modo vou dar uma olhada nesse seu trabalho...

Eu estava querendo mesmo era a conversão desse fluxograma ai pra forma de algoritmo, será que você pode me ajudar com isso? quebraria o maior galho pra mim de boa... pq isso ai é um trabalho q o professor pediu pra mim e tenho que entregar na proxima aula, sei que naum é o certo pedir ao outros na net pra fazer seus trabalhos mas é o único jeito de eu conseguir entregar a tempo! :(



Abraços

[quitZAUMMM 18]

então primeiro veja a apresentação q te passei, nela vai ter o significado das figuras.. ai vai clarear bastante pra você..

tente fazer alguma coisa e eu vow te auxiliando..



[]s

[Giovanni Müller 0]

então primeiro veja a apresentação q te passei, nela vai ter o significado das figuras.. ai vai clarear bastante pra você..

tente fazer alguma coisa e eu vow te auxiliando..



[]s

beleza man, vou dar uma olhada e comento depois o que entendi na sua apresentação...

O único problema é que já é pra amanhã pela manhã isso, e eu já vi que naum vai dar tempo pra eu fazer, mesmo assim obrigado pela ajuda!

Abraços

[quitZAUMMM 18]

tente c esforçar, eu chego em ksa anoite, lah pela uma hora da manhã..

faça até esse horario oq conseguir, e c eu ver q você se esforçou e merece um empurrazinho, com ctz eu o farei.



[]s

[Giovanni Müller 0]

tente c esforçar, eu chego em ksa anoite, lah pela uma hora da manhã..

faça até esse horario oq conseguir, e c eu ver q você se esforçou e merece um empurrazinho, com ctz eu o farei.



[]s



Tranquilo entaum man! vou me esforçar e vejo o que consigo fazer aqui, nos falamos mais tarde!

Valew mais uma vez pela paciência e contribuição!



Abraços

[Giovanni Müller 0]

Amigo mudei o fluxograma de exemplo, pois ele estava muito complexo para inicio de aprendizado.



Agora estou tentando através desse:







E aqui o que eu consegui fazer:



Inicio

Se <Ouve o meio>

Então <Verifica Alguém Transmitindo?>

Se <Sim espera tempo aleatório>

Senão <Transmite 1 byte>

Se <Ouve colisão?>

Se <Sim Sub-algoritmo de Colisão>



A cada passo que eu fizer eu posto aqui pra você dar uma conferida!



Flws

[_Isis_ 202]

Inicio

Se <Ouve o meio>

Então <Verifica Alguém Transmitindo?>

Se <Sim espera tempo aleatório>

Senão <Transmite 1 byte>

Se <Ouve colisão?>

Se <Sim Sub-algoritmo de Colisão>



Errado.

Não existe condição do início para "ouve meio".

[Giovanni Müller 0]

Inicio

Se <Ouve o meio>

Então <Verifica Alguém Transmitindo?>

Se <Sim espera tempo aleatório>

Senão <Transmite 1 byte>

Se <Ouve colisão?>

Se <Sim Sub-algoritmo de Colisão>

Errado.

Não existe condição do início para "ouve meio".



Ficaria como esse inicio de algoritmo amigo?

[_Isis_ 202]

Ouvir o meio não é condicional,oras.

[quitZAUMMM 18]

se você viw msm a apresentação sabe q a primeira caixinha naum é uma condicional;;

nesse fluxo ao mew ver o primeiro quadrinho tirando o inicio indica um processamento;;

[]s

[Giovanni Müller 0]

Declare "Meio"

Inicio



Leia Meio

Se <Alguém transmitindo?> Então

Escreva "Transmite um byte"

Senão

"Espera um tempo aleatório"

Se <Ouve colisão?> Então







PS Consertando entaum o algoritmo!

Agora está em conformidade?

[quitZAUMMM 18]

olha de acordo com as setinhas eu faria assim:



inicio

<ouve_o_meio>;

se <alguem_transmitindo> faça

<espera_tempo_aleatorio>;

goto <ouve_o_meio>;

fim_se



ou



inicio

<ouve_o_meio>;

enquanto <alguem_transmitindo> faça

<espera_tempo_aleatorio>

<ouve_o_meio>;

fim_enquanto;



achei meio estranho esse fluxo ai, + da uma olhada no q fiz.





[]s
